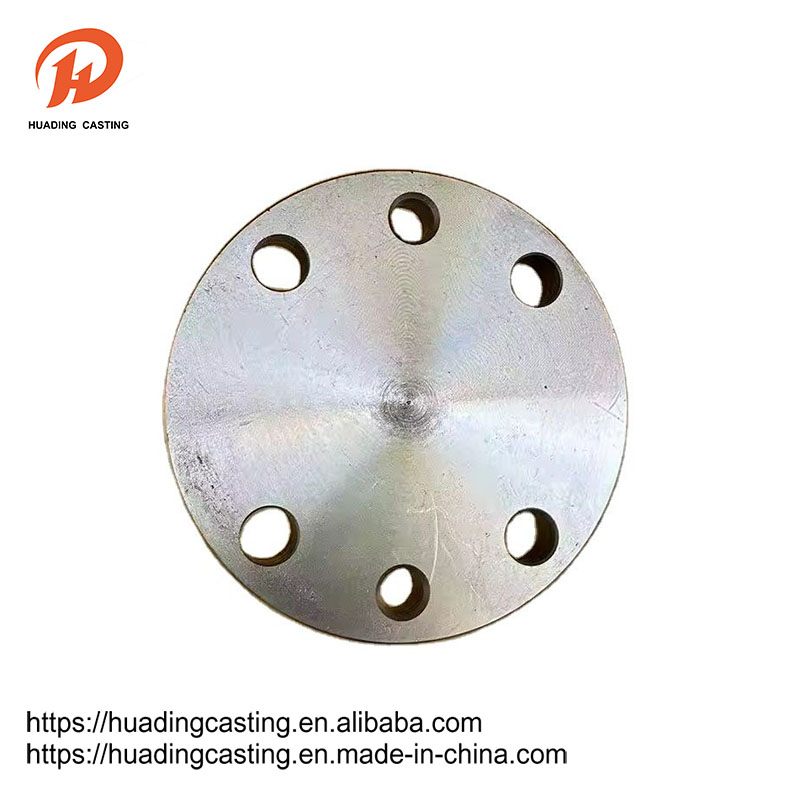

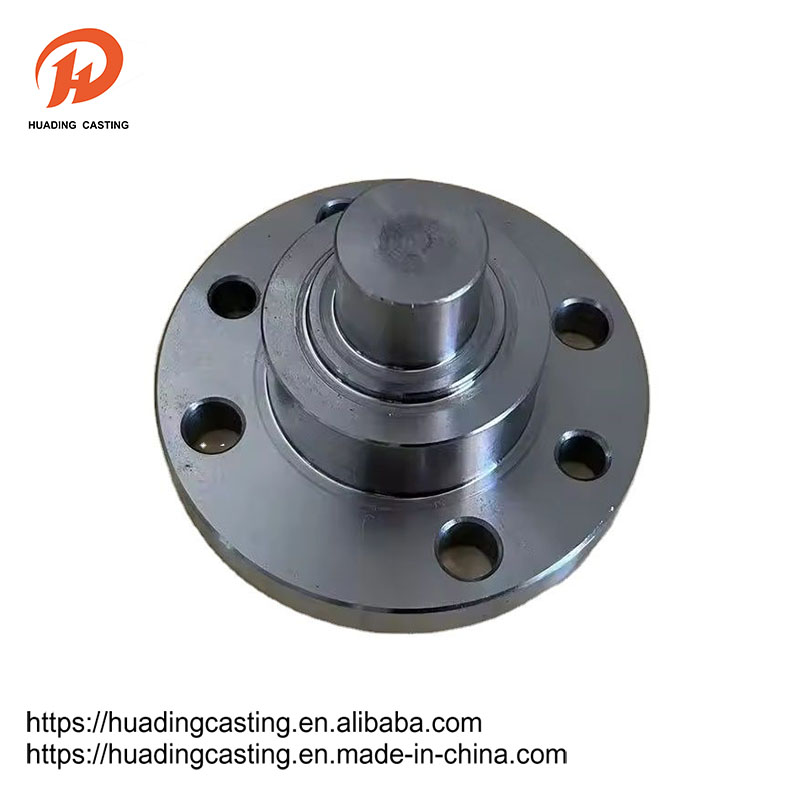

Fläns

Flänsen är en del ansluten mellan axeln och axeln, som används för anslutningen mellan rörändarna; Det är också användbart i flänsen på import och export av utrustningen för anslutningen mellan två enheter, till exempel reducerande flänsen. Flänsanslutning eller flänsfog hänvisar till en avtagbar anslutning som är ansluten med flänsar, packningar och bultar som en grupp kombinerade tätningsstrukturer. Det finns hål i flänsen och bultarna gör de två flänsarna tätt anslutna. Flänsen är förseglad med en packning.

Skicka förfrågan

Produktbeskrivning

Flänsar är uppdelade i gängade anslutningar (trådanslutning) flänsar, svetsade flänsar och klämmor. Flänsar används i par, trådflänsar kan användas för lågtrycksrör och svetsade flänsar i mer än fyra kilo tryck. Lägg en packning mellan de två flänsarna och fäst dem med bultar. Olika tryckflänsens tjocklek är annorlunda, de använder olika bultar. Pumpar och ventiler, när de är anslutna till rörledningar, görs också de lokala delarna av denna utrustning till motsvarande flänsformer, även kända som flänsanslutningar. Alla anslutande delar som är anslutna med bultar runt två plan och är stängda samtidigt kallas i allmänhet "flänsar", såsom anslutningen av ventilationsrör, och denna typ av del kan kallas "flänsade delar". Men denna anslutning är bara en del av utrustningen, till exempel anslutningen av flänsen och pumpen, det är inte bra att kalla pumpen "flänsdelar". Relativt små såsom ventiler etc. kan kallas "flänsdelar".

Produktparameter

Dn	Rördag	Anslutningsstorlek				C	N	H	Npt
Dn	A	D	K	L	n	C	N	H	Npt
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
