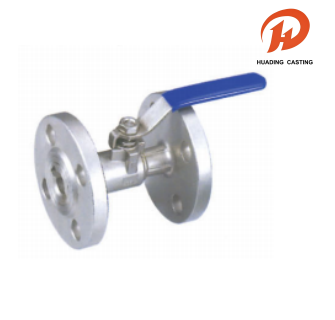

Flänskulventiler i ett stycke

Våra flänskulventiler i ett stycke är konstruerade för att leverera överlägsen prestanda och tillförlitlighet inom ett brett spektrum av industriella tillämpningar. Dessa ventiler är designade med mångsidighet i åtanke och stöder arbetstryck på 1,6, 2,5, 4,0 och 6,4 MPa och finns i storlekar från 1/2" till 10". De är lämpliga för användning med olika medier, inklusive vatten, gas, olja och frätande syror som salpetersyra och ättiksyra. Flänskulventiler i ett stycke erbjuder utmärkt termisk anpassningsförmåga och fungerar effektivt vid temperaturer under 180°C med PTFE-tätningar eller upp till 300°C med PPL-tätningar.

Skicka förfrågan

Produktbeskrivning

Namn: Flänskulventiler i ett stycke

Material: Följande bord

MOQ: 100 st

Paket: Innerförpackning av förtjockad bubbelpåse och yttre förpackning av kartong, eller sjövärdig palltransport

Leverans: DHL, UPS, FedEx, LCL till sjöss etc.

Tolerans: Precision CNC-bearbetning, tolerans ±0,01 mm

Besiktning: Tysk CMM full inspektion, noll defekt

OEM & ODM: OEM & ODM accepteras, snabb provtillverkning

Tid: Strikt kvalitetskontroll, leverans i tid

Service: Brett materialval för anpassade delar

Flänskulventiler i ett stycke

Säkerhet och efterlevnad är av största vikt vid utformningen av dessa One Piece flänskulventiler. De följer strikta internationella standarder, med ANSI B16.5-flänsar och ANSI B16.10-mått. Dessutom finns brandsäkra (API 607) och antistatiska enheter tillgängliga på begäran för att säkerställa driftsäkerhet i farliga miljöer. Varje enhet genomgår rigorösa tester enligt ANSI B16.34 och API 598 standarder. Oavsett om det är för allmänt bruk eller specialiserad kemisk bearbetning, erbjuder våra One Piece Fläns Kulventiler en robust, kompatibel och högkvalitativ lösning för dina vätskekontrollbehov.

Flänskulventiler Tekniska egenskaper och typisk ritning

NPS	1,6 MPa, 2,5 MPa, 4,0 MPa, 6,4 MPa
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Kulventil materiallista

DELENS NAMN	MATERIAL
KROPP	CF8M/WCB
PLATS	PTFE
LOCK	CF8M/WCB
TÄTNINGSPÄCKNING	PTFE/GRAFIT
BOLL	SS316
STAM	SS316
STÄLLETÄLLING	PTFE
FÖRPACKNING	PTFE/GRAFIT
PACKNINGKÖRTEL	SS316
PACKNINGKÖRTEL	CF8M/WCB
STOPP PIN	SS304
GLANDBULT	SS304
KNAPPRING	65 MN
HANTERA	KT33-8
SÄTT BOLT	SS304
