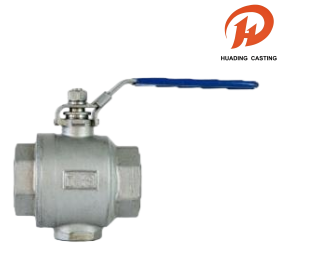

Tvådelad inre gänganslutning Kulventiler

Dessa tvådelade kulventiler för inre gänganslutning har en robust gjutkropp och en utblåsningssäker skaft, vilket garanterar säkerhet och hållbarhet. Ventilerna är designade för mångsidighet och uppfyller flera gängstandarder (NPT, BSPT, DIN 2999, ISO 228) och stöder ISO 5211 direktmontering av ställdon. Med ett arbetstryck på 1000 PSI och överensstämmelse med strikta teststandarder som API 598, är dessa tvådelade kulventiler för inre gänganslutning byggda för högpresterande applikationer.

Skicka förfrågan

Produktbeskrivning

Namn: Tvådelad inre gänganslutning Kulventiler

Material: Följande bord

MOQ: 100 st

Paket: Innerförpackning av förtjockad bubbelpåse och yttre förpackning av kartong, eller sjövärdig palltransport

Leverans: DHL, UPS, FedEx, LCL till sjöss etc.

Tolerans: Precision CNC-bearbetning, tolerans ±0,01 mm

Besiktning: Tysk CMM full inspektion, noll defekt

OEM & ODM: OEM & ODM accepteras, snabb provtillverkning

Tid: Strikt kvalitetskontroll, leverans i tid

Service: Brett materialval för anpassade delar

Tvådelad inre gänganslutning Kulventiler

Dessa tvådelade kulventiler för inre gänganslutning uppfyller rörgängningsstandarder inklusive NPT, BSPT, DIN 2999 och ISO 228, och har en ISO 5211 direktmonterad design för ställdon tillsammans med en låsanordning. Klassade för ett arbetstryck på 1000 PSI (PN63) W.O.G, de tvådelade innergängade kulventilerna är noggrant testade enligt API 598, GB/T 13927 och ISO 5208 standarder för att garantera tillförlitlig prestanda i krävande applikationer.

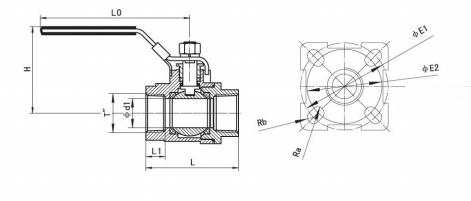

Kulventiler tekniska egenskaper och typisk ritning

NOMINELL	RÖR	DIMENSIONERA
DIA. (mm)	TRÅD	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3,5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3,5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3,5	R4,5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3,5	R4,5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4,5	R5,5	Φ102	Φ70
80	3	80	176	32	118	280	R4,5	R5,5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Kulventil materiallista

DELENS NAMN	MATERIAL
KROPP	WCB CF8 CF8M
LOCK	WCB CF8 CF8M
BOLL	SS304 SS304 SS316
PLATS	PTFE
STAM	SS304 SS304 SS316
KÖRTEL	SS304
FÖRPACKNING	PTFE
PACKNING	PTFE
BRUCK	PTFE
MUTTER	SS304
FJÄDERBRUCK	SS304
SKÅP	SS304
HANTERA	SS304
TÄCKA	PLAST
